Première réparation et impression 3D – SAFETY

Bonjour,

Comme beaucoup, j’ai des safety de marques diverses (waterman (pas mal), anglais, français ou étrangers plus ou moins inconnus…) dont le mécanisme est cassé. Des mécanismes de tailles souvent très différentes.

Je m’étais dit, après des essais sur un mécanisme OMAS que la technologie 3D me permettrait un jour de voir comment m’en sortir.

C’est aujourd’hui chose faite.

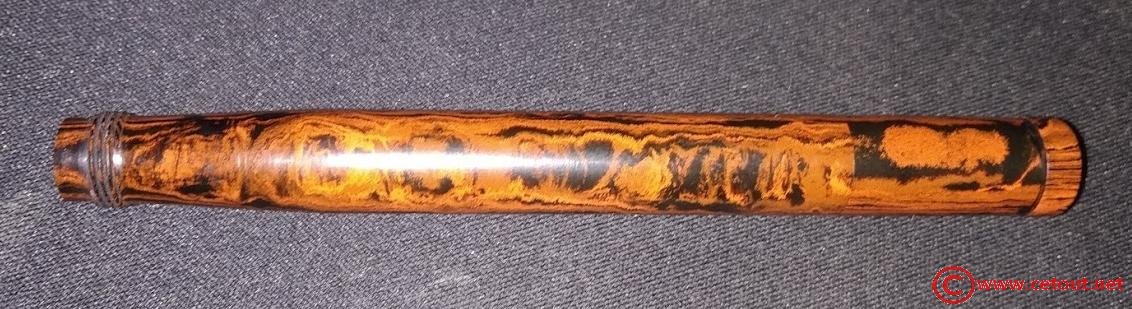

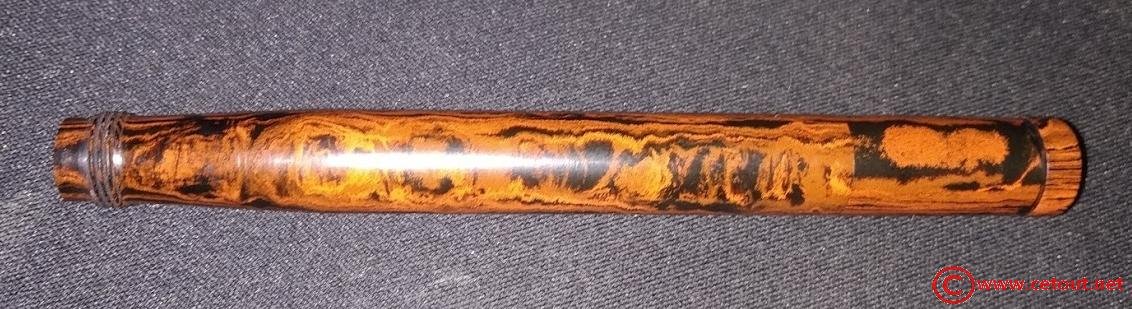

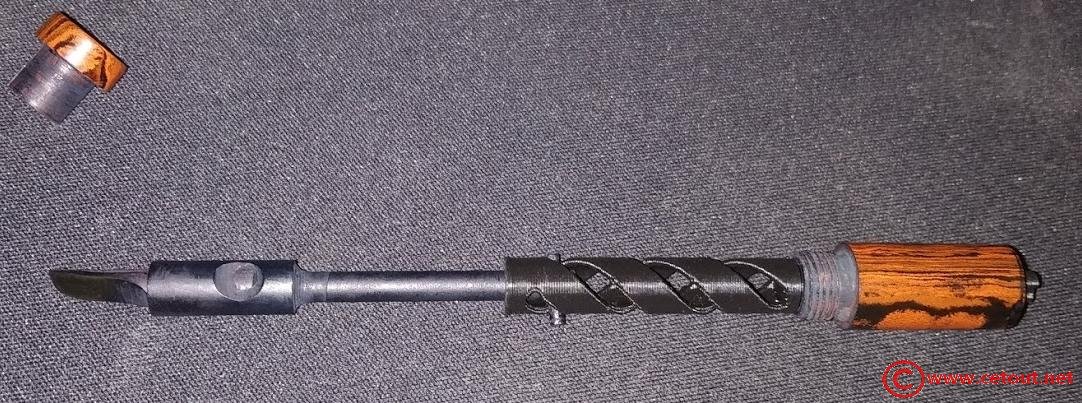

J’ai pris au hasard un OMNIA.

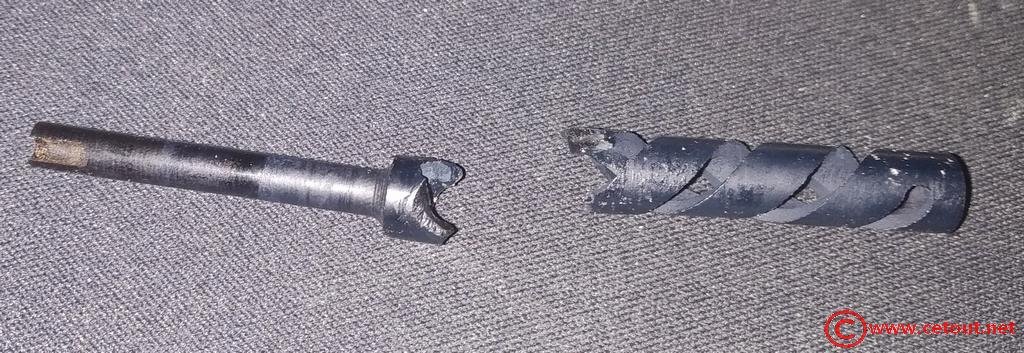

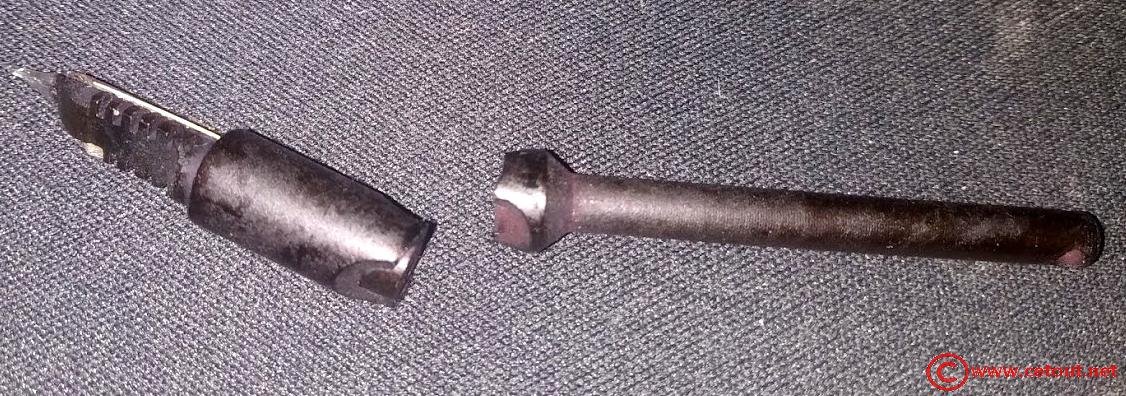

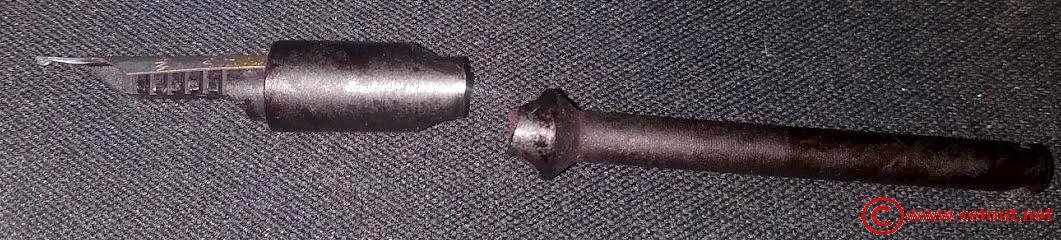

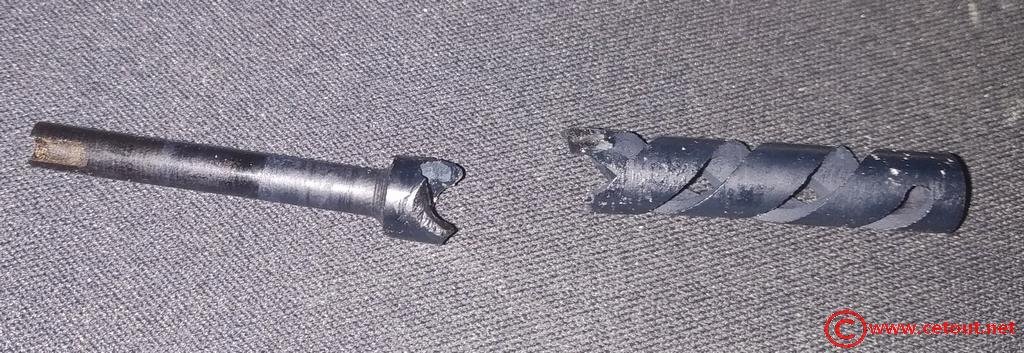

Bref, après démontage, voici l’état de casse : irréparable !

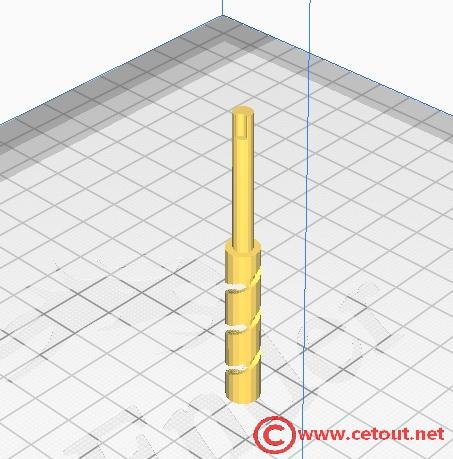

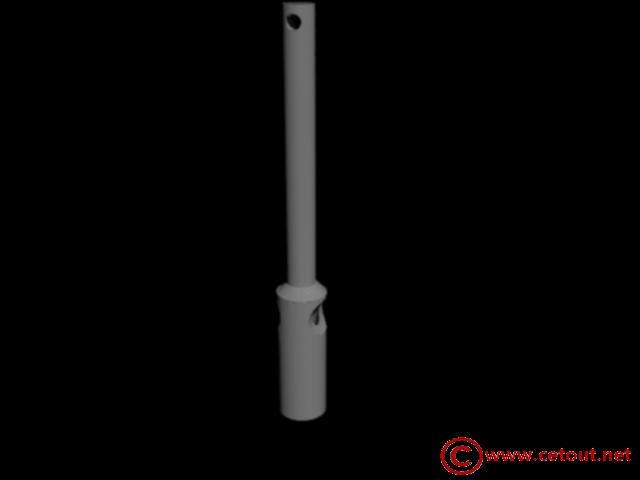

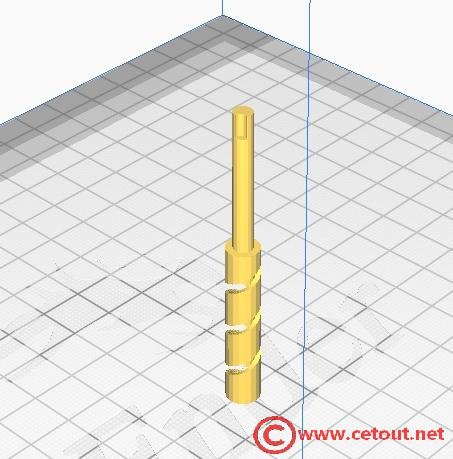

Ni une, ni deux, j’ai pris mon logiciel de CAO 3D et j’ai entrepris de le reconstituer, voici quelques copies d’écran de l’étape et surtout le résultat (virtuel final):

La dernière fait apparaître la double hélicoïde.

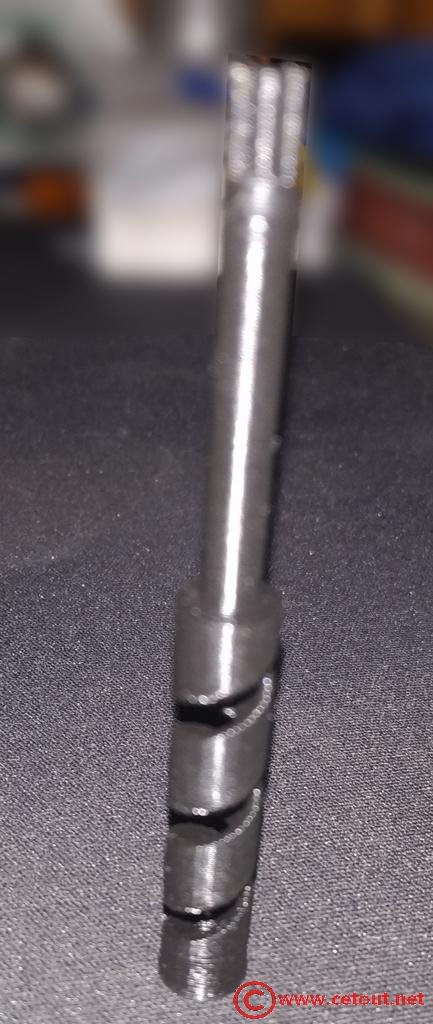

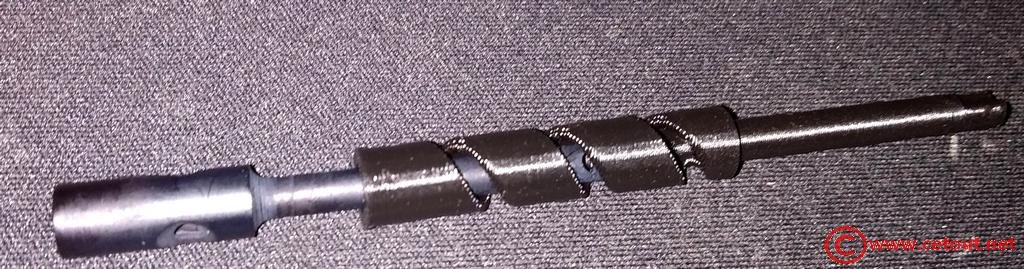

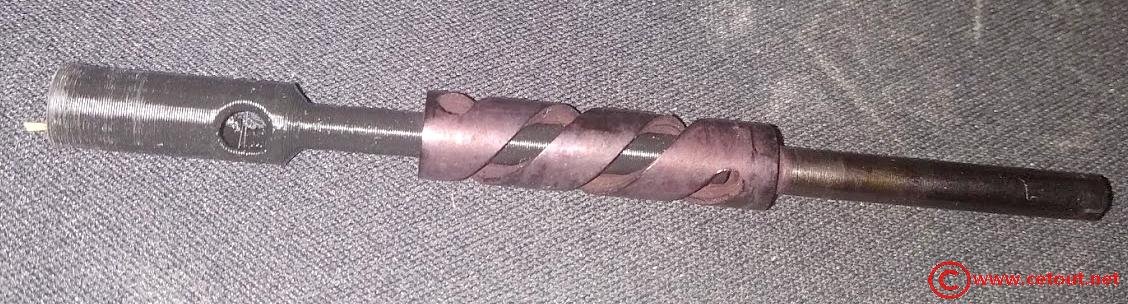

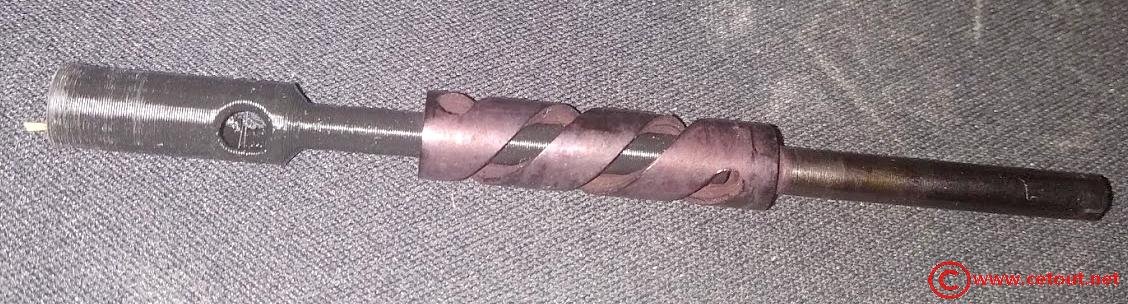

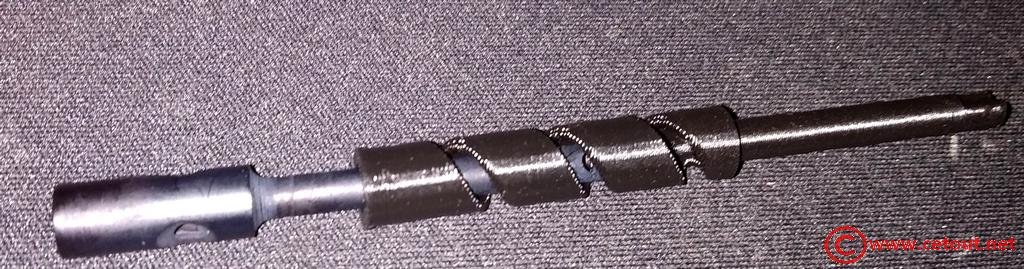

Résultat, une fois l’impression réalisée:

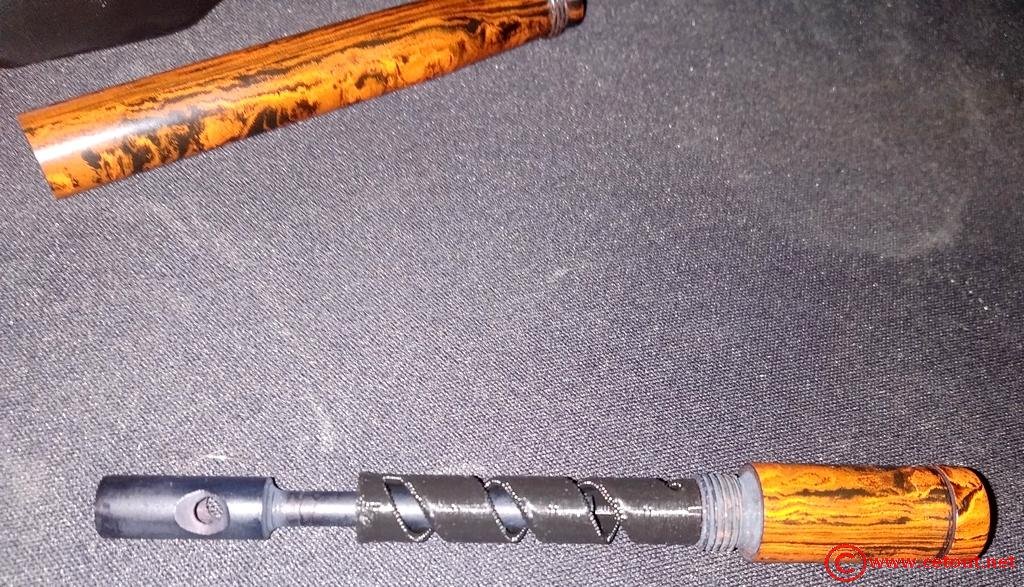

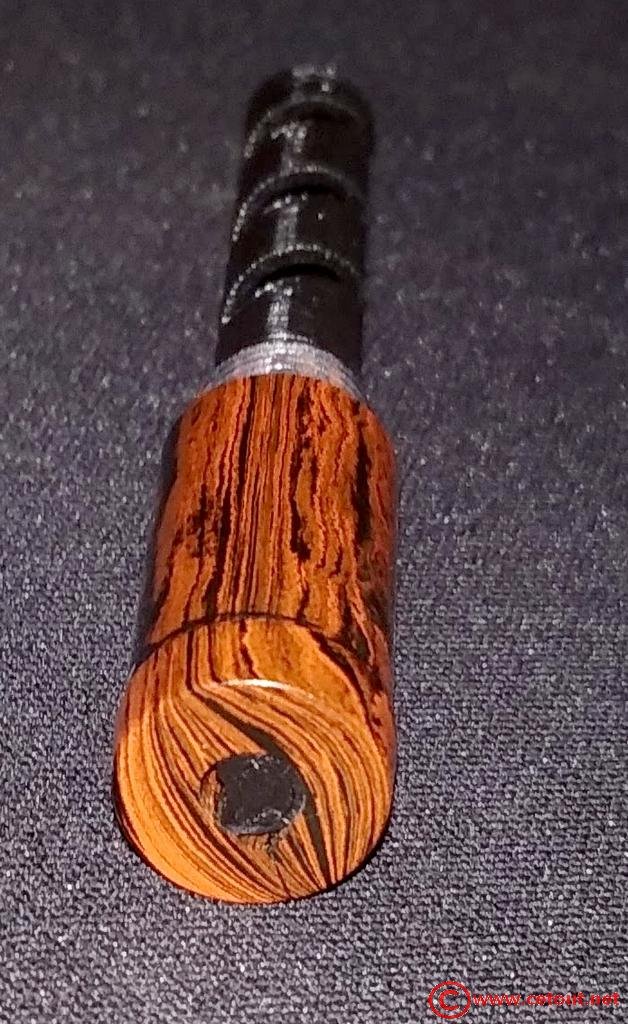

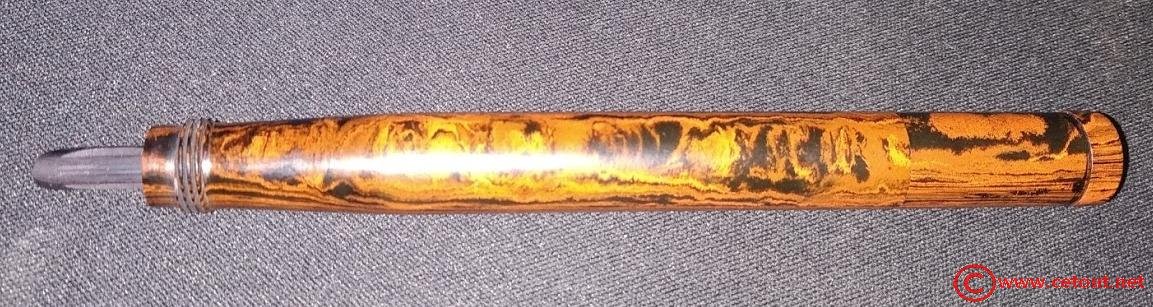

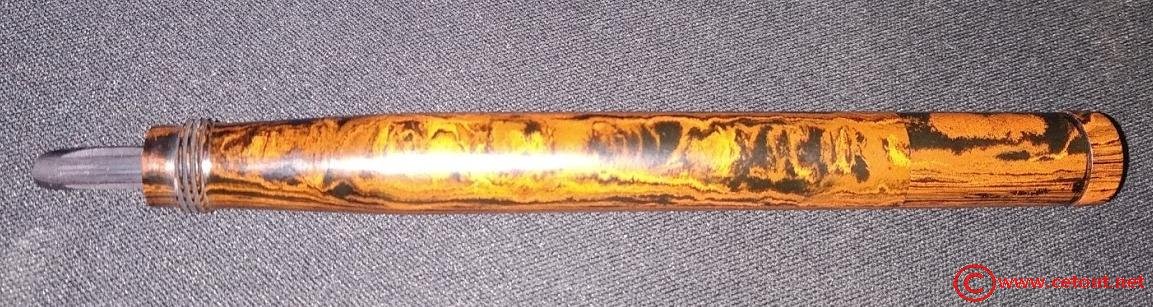

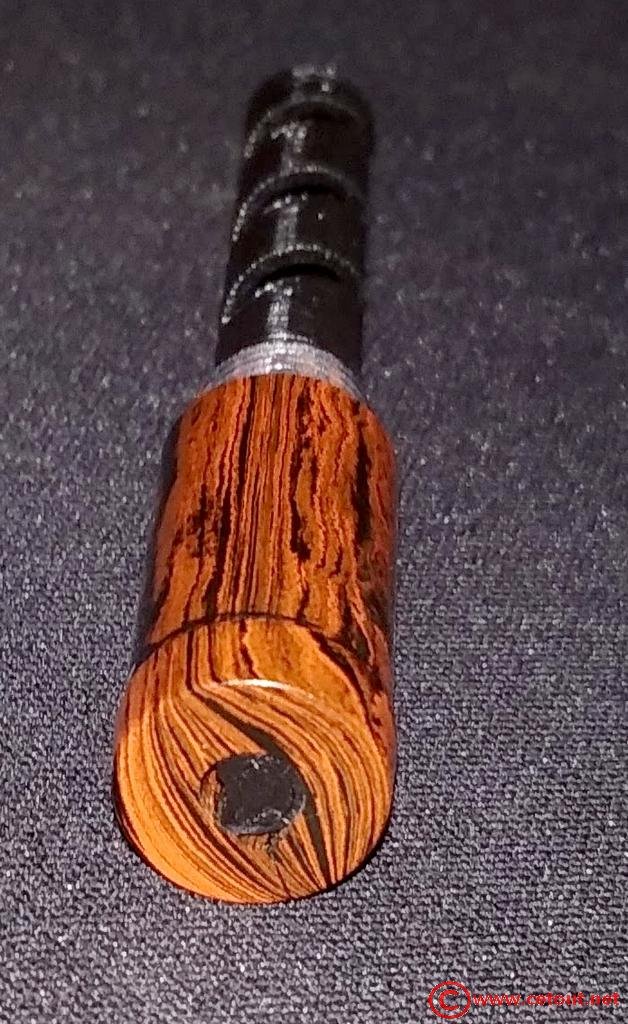

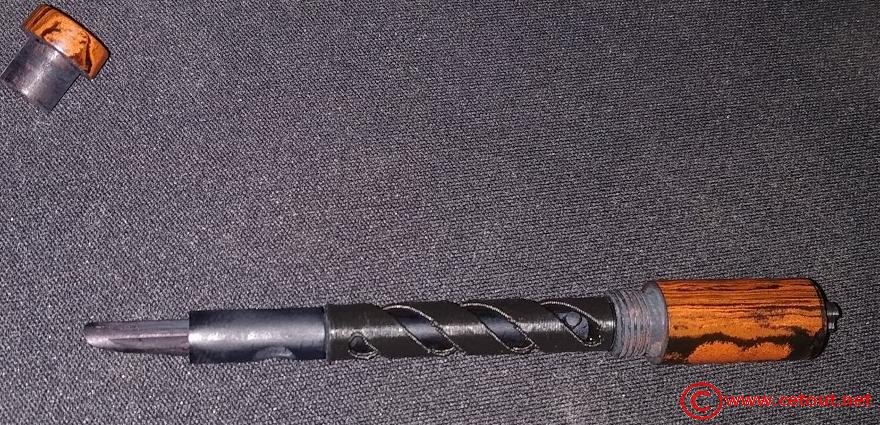

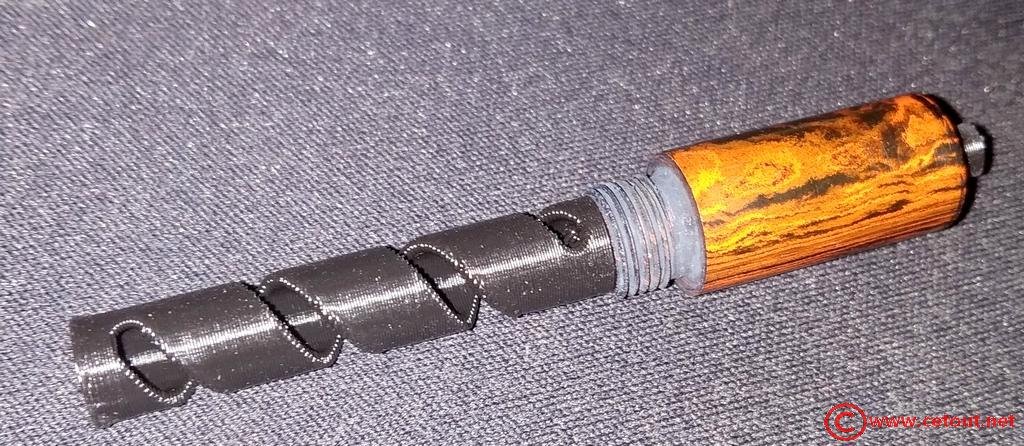

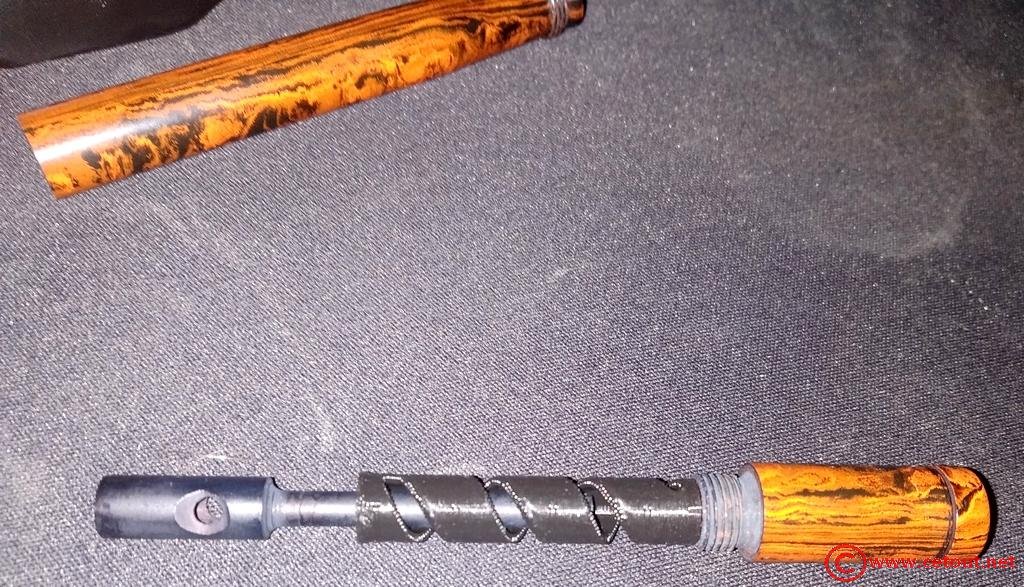

Et dans le remontage:

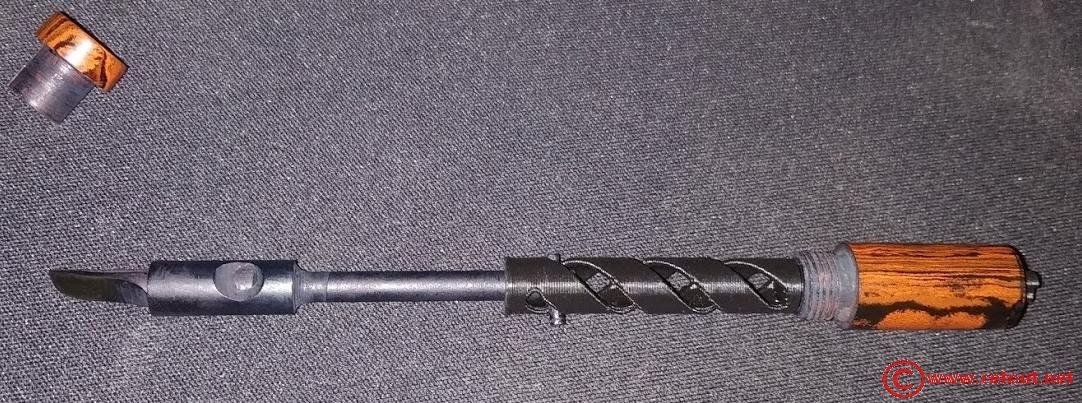

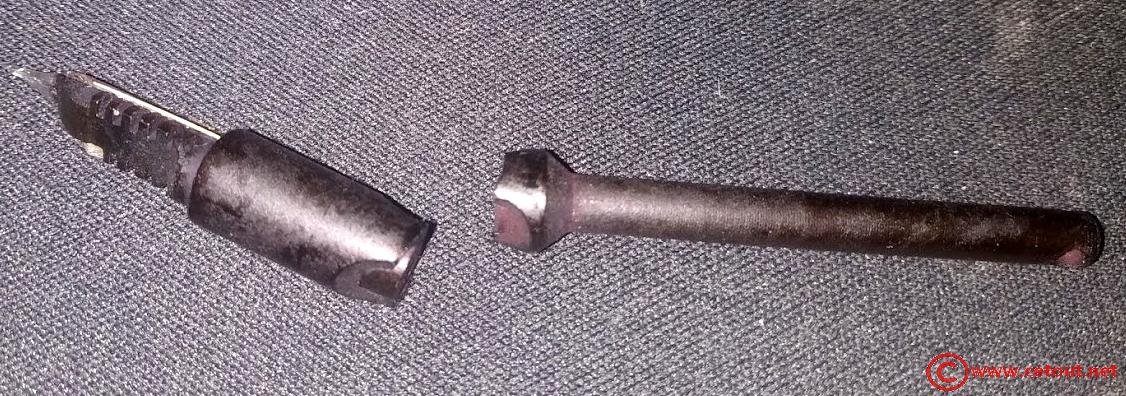

Exemple cette fois de la partie avec feeder sur un SAFETY de marque inconnue :

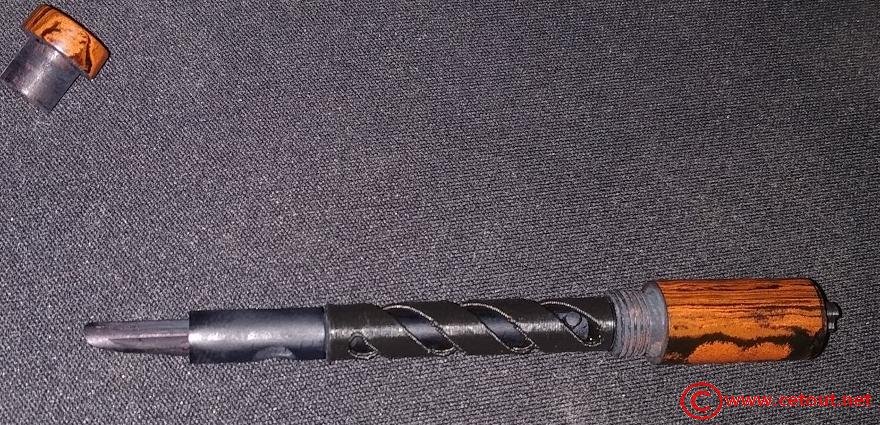

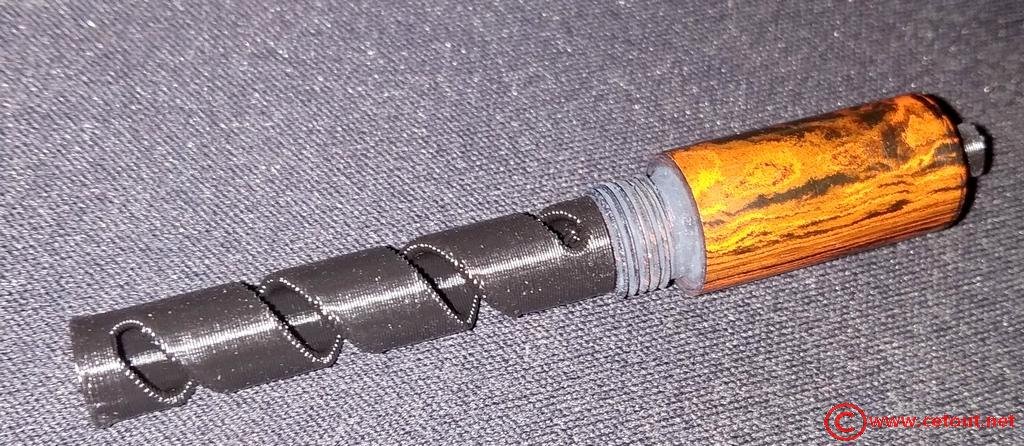

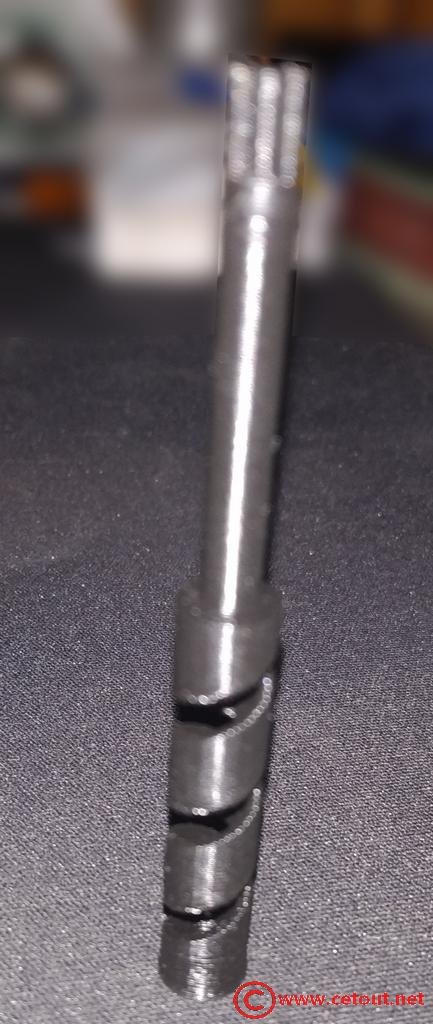

Et après impression:

J’ai réalisé plusieurs essais avec différentes tailles et je suis désormais capable de reconstruire tout ou partie de n’importe quel mécanisme SAFETY.

Si vous êtes demandeur, laissez moi un message.
